Comment interpréter les graphiques Smart Report

Boxplot (Figure 1)

Le boxplot est un graphique d'analyse statistique utilisé pour obtenir, dans un premier temps, la forme de la distribution de nos données. Grâce à cela, nous pouvons obtenir, en un coup d'œil, des métriques pertinentes telles que : la valeur maximale, la valeur minimale, la médiane, le 25e percentile (ou premier quartile) et le 75e centile (ou troisième quartile). Ces valeurs apparaissent sous la forme d'une boîte avec une ligne (blanche) qui la divise en deux (parties pas nécessairement symétriques).

La médiane est représentée par cette ligne de division (blanche), tandis que les quartiles sont représentés par les deux droites qui délimitent la boîte et sont parallèles à la ligne médiane.

Outre la zone, des lignes apparaissent à chaque extrémité de la zone entre les valeurs minimale et maximale.

Remarques :

• Les valeurs maximales et minimales se réfèrent à celles établies par l'expression C0_7,5 + 1,5*IQR et C0_2,5 - 1,5*IQR, et pas aux mesures extrêmes absolues.
• L'IQR fait référence à l'intervalle interquartile. Il s'agit de la différence entre le troisième et le premier quartile (IQR= C0)_7,5 - C0_2,5).
• Dans nos graphiques particuliers, l'axe Y fait référence à la valeur mesurée de chacun des paramètres.

‍

Diagramme circulaire (Figure 2)

Le graphique circulaire, ou graphique circulaire, est un graphique simple à interpréter, mais il fournit en même temps de nombreuses informations de manière rapide et visuelle. Chacun des secteurs ou parties qui composent le graphique fait référence à l'une des catégories de données et la taille de ces parties représente la part de chaque catégorie dans le total. Le plus souvent, ces quantités sont exprimées en pourcentages.

Dans notre cas particulier, le schéma comprend trois secteurs différents :

• Secteur vert : pourcentage de temps* pendant lequel l'appareil enregistre les données pour le paramètre en question dans la plage VERTE (optimale).
• Secteur jaune : pourcentage de temps* pendant lequel l'appareil enregistre les données pour le paramètre en question dans la plage JAUNE (modérée).
• Secteur rouge : pourcentage de temps* pendant lequel l'appareil enregistre les données pour le paramètre en question dans la plage ROUGE (inadéquate).


‍

Le graphique est accompagné de la légende suivante (Figure 3), qui précise le pourcentage de temps* exact pour chacun des secteurs :

*Pourcentage du temps écoulé dans chaque plage horaire, et non la quantité/fréquence absolues des données.

‍

Graphique linéaire (Figure 4)

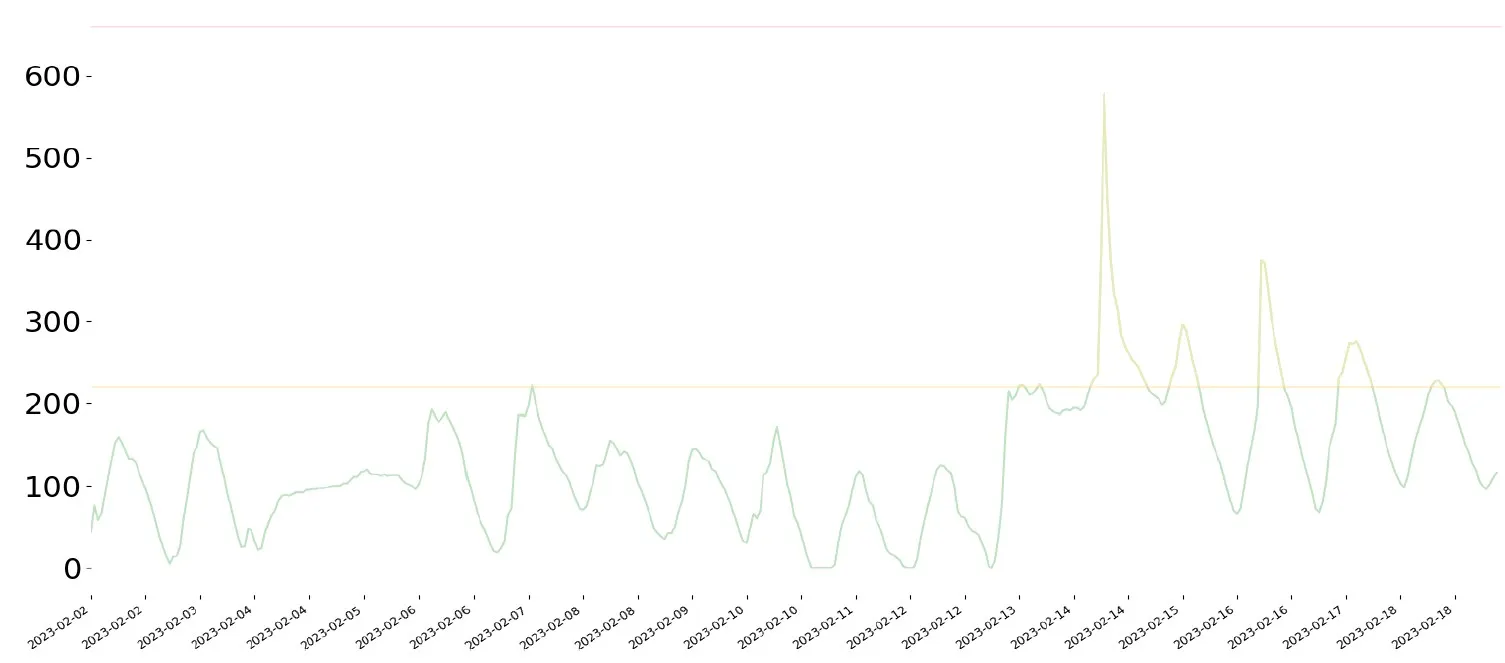

La ligne graphique est une série chronologique qui fait référence à l'évolution des données affichées au fil du temps. L'axe X du graphique décompose les dates des mesures, tandis que l'axe Y fait référence à la valeur numérique de la mesure de chacun des paramètres.

‍

Tableau des progrès (Figure 5)

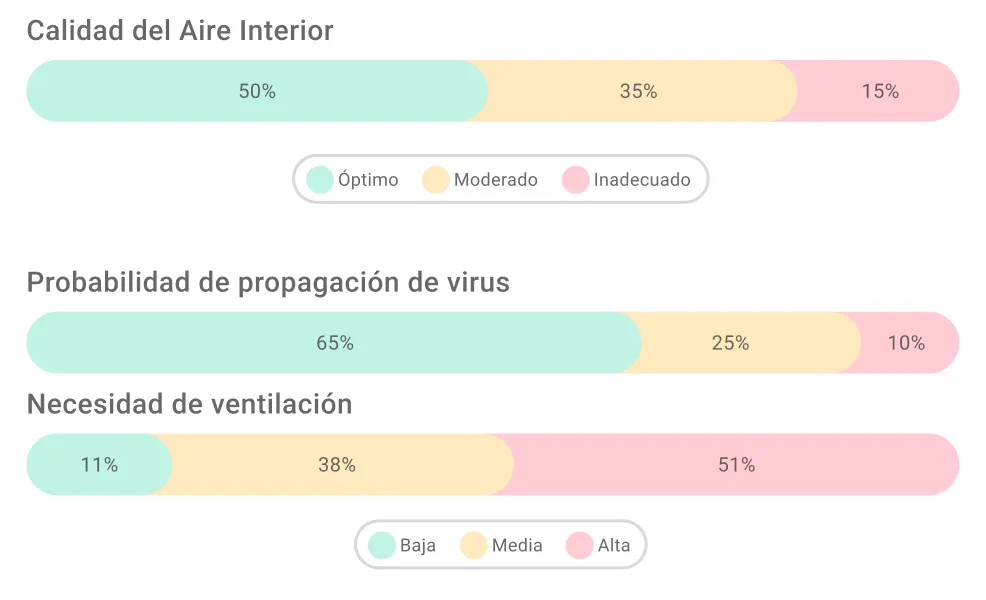

Ce graphique, comme le graphique circulaire, est composé de différentes sections, mais cette fois, sous forme linéaire plutôt que circulaire.

Chacune des barres de progression fera référence aux différents indicateurs de qualité de l'air intérieur que nous analysons à Biot. Les trois bandes à l'intérieur de ces barres indiqueront le pourcentage de temps pendant lequel les données sont enregistrées pour chacun des intervalles pendant la durée d'occupation de l'espace.
